MAUNALE MONTAGGIO PORTAPACCO 2021 (PER BAULE GROSSO 61LITRI)

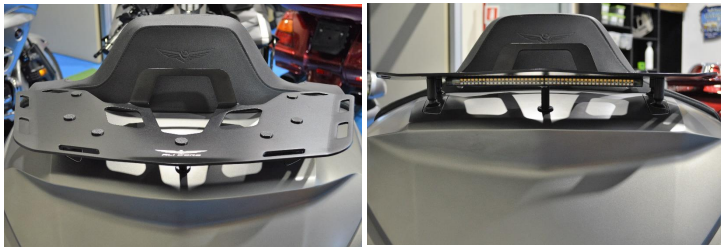

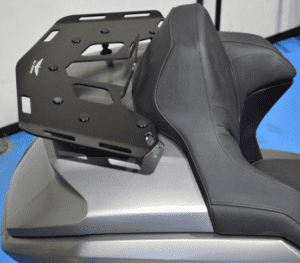

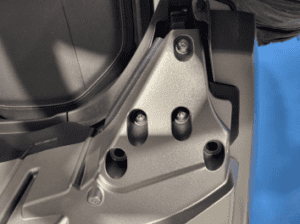

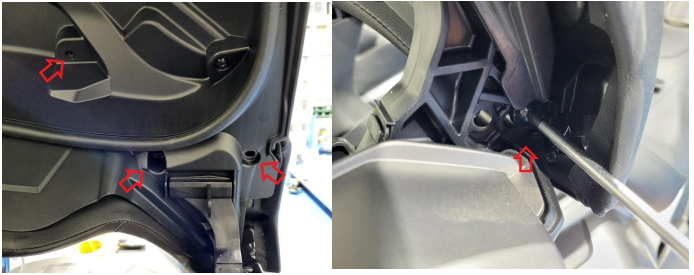

1)Aprire il baule e svitare le 6 viti lunghe e le 2 viti corte laterali che fissano lo schienale del passeggero.
Vedi figure da ripetere per lato sinistro e destro
2)Sganciare e togliere lo schienale sollevandolo verso l’alto

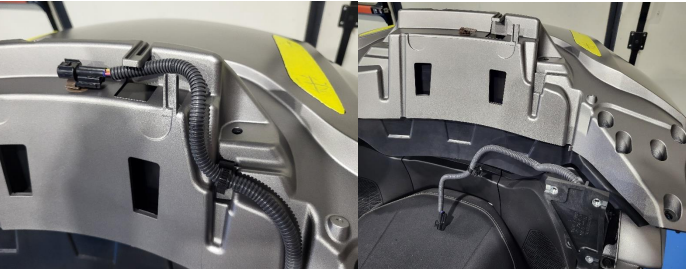

3)Sganciare i 2 attacchi del cablaggio.
4)Svitare le 6 viti a brugola che fissano il coperchio del baule, 3 per lato

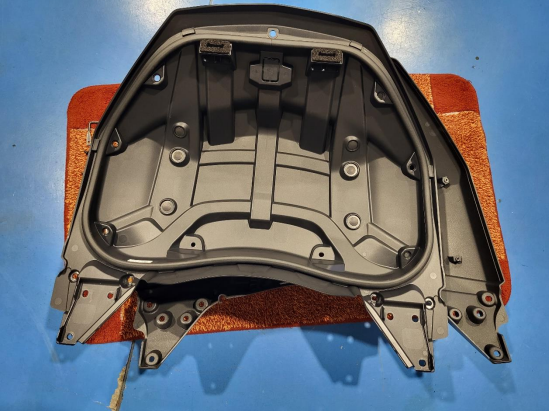

5)Aprire e asportare il coperchio del baule appoggiandolo sottosopra su qualcosa di morbido
6)Svitare le 7 viti a stella che fissano il contro baule interno, successivamente le 4 viti che reggono i 2 ganci a U di chiusura
7)Fare leva e sganciare il coperchio del baule dal suo controbaule

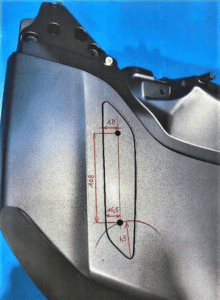

8)Forare come da immagine lato sinistro e destro con una punta da 8mm (avendo l’accortezza di partire con un foro da 3mm)

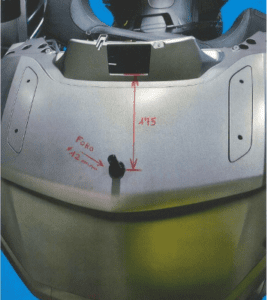

9)Solo per il modello con le luci (posizione stop frecce). Fare un foro da 12 mm per passaggio cavi come in figura
10)Solo per il modello con le luci. Infilare il gommino passacavi

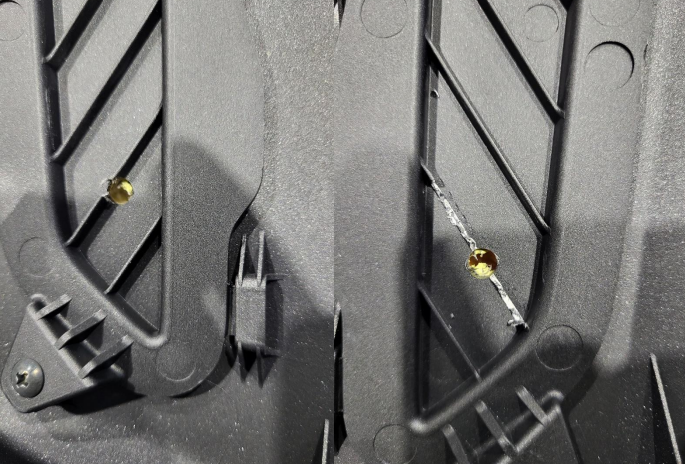

11)Girare sottosopra il coperchio e togliere il piccolo binario con una pinza, come nelle figure prima e dopo
12)Avvitare le 2 viti corte dal lato opposto, mettere i due distanziali corti e infilarli nei suoi fori in alto, a questo punto girare sottosopra il portapacchi e baule (questo sistema è usato unicamente per facilitare il montaggio, successivamente le viti vanno tolte e riposizionate correttamente dall’interno)
13)Solo per il modello con le luci. Passare i cavi dietro la squadretta e poi dentro il passacavo (vedi punto 10)

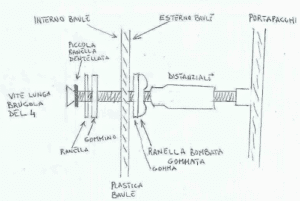

14)Puntare le 2 viti lunghe partendo dall’ interno con l’ordine, come nel disegno mettendo infine i distanziali lunghi e la ranella gommata nera (senza la ranella dentellata)
15)Svitare le 2 vite corte usate per facilitare il montaggio e avvitarle nella giusta posizione con lo stesso ordine di quelle lunghe (con la ranella dentellata)
16)Stringere tutte e 4 le viti all’interno bloccando il tutto

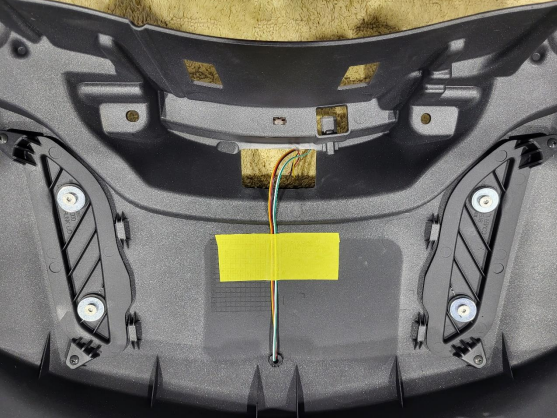

17)Solo per il modello con le luci. Bloccare i cavi internamente con un po’ di nastro come in figura
18)Richiudere il controbaule riavvitando tutto (le 7 viti a stella che fissano il contro baule interno, e le 4 viti che reggono i 2 ganci a U di chiusura)
19)Fissare al suo posto il coperchio del baule riavvitando le 6 viti a brugola (vedi punto4)
20) Solo per il modello con le luci. Svitare le 2 viti a brugola che fissano la sella e toglierla

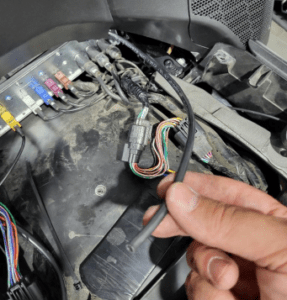

21) Solo per il modello con le luci. Infilare lo spezzone di cavo dalla feritoia sotto allo schienale passeggero al sottosella (stando lontano dai cavi della centralina come in figura)

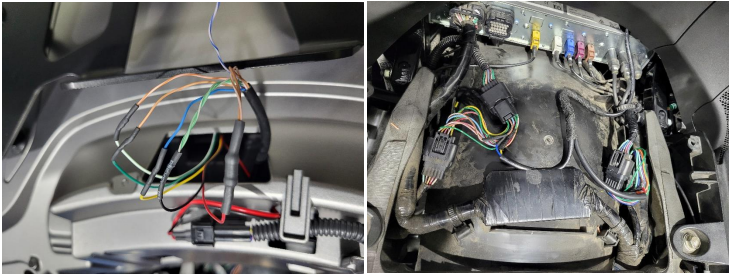

22)Solo per il modello con le luci. collegare i cavi sotto allo schienale passeggero e sotto alla sella, tenendo in considerazione le relative colorazioni:
Colorazione Luce portapacchi ————————————————–Colorazione fili sottosella moto
Nero = massa negativo batteria telaio—————————————–Verde
Rosso = luce posizione (va messa la resistenza in dotazione)———-Marrone-bianco
Bianco = luce stop lampeggiante————————————————Verde-rosso
Giallo = freccia sequenziale destra———————————————-Blu
Verde = freccia sequenziale sinistra——————————————–Arancio
N.B. per facilitare il compito senza toccare il cablaggio originale, può essere usato il kit della Show Crome PART NO: 52-942WI
23)Solo per il modello con le luci. Verificare il funzionamento luci, posizione stop e frecce
24)Rimontare la sella riavvitando le 2 brugole, facendo attenzione ad incastrare le guide
25)Rimontare lo schienale passeggero riavvitando le 6 viti lunghe e le 2 viti corte laterali
26)Incollare con del bostik i 7 gommini copriviti
Un luminoso saluto! Eric Camplani
